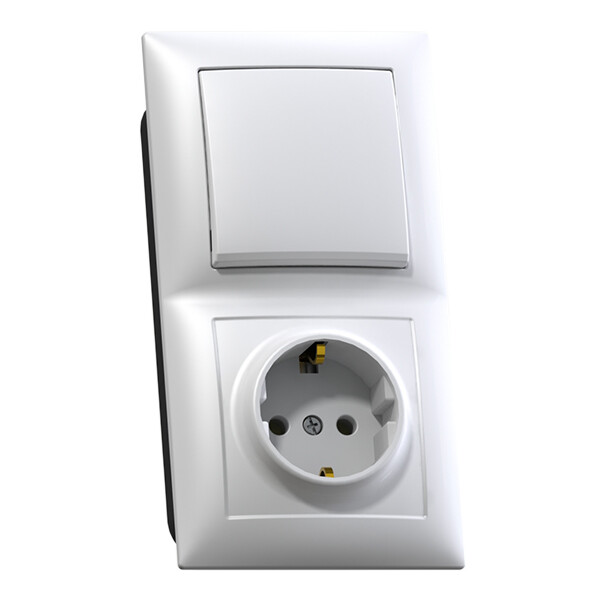

Блок выключателя с розеткой с рамкой Кунцево-Электро Селена 8207 вертикальный одноклавишный скрытая установка белый с заземлением IP20

Область применения

для жилых и не жилых помещений.

Краткая последовательность монтажа

Дополнительная информация для блоков

• 1. Снять клавиши (для 3-х клавишного выключателя центральную первой) аккуратно поддев их отверткой (не крестовой) за специальный паз на боковой стенке клавиши.

• 2. Вывернуть три винта и отделить крышку блока от монтажной коробки или пластины.

• 3. Вставить зачищенные концы фазового и нулевого проводов (и заземляющего провода для розеток с заземляющим контактом) в соответствующие контактные зажимы механизмов выключателя и розетки (фазовый провод подсоединить к общему контактному зажиму – к месту установки перемычки) и надежно закрепить их винтами.

• 4. Установить монтажную коробку в стену (для блоков скрытой установки) или на стену (для блоков открытой установки) и прикрепить ее к стене.

• 5. Установить крышку блока на монтажную коробку или пластину, совместив соответствующие гнезда крышки с механизмом выключателя и розетки и закрепить ее тремя винтами.

• 6. Установить клавиши (для 3-х клавишного выключателя центральную последней).

• Монтаж изделий должен осуществляться специалистом
